一、AVX貼片鉭電容規格
1、TAJ系列標準型鉭電容規格
TAJ標準系列A型鉭電容規格目錄
TAJ標準系列B型鉭電容規格目錄
TAJ標準系列C型鉭電容規格目錄
TAJ標準系列D型鉭電容規格目錄
TAJ標準系列E型鉭電容規格目錄
TAJ標準系列V型鉭電容規格目錄

2、TPS低阻抗系列鉭電容規格
TPS低阻系列A型鉭電容規格目錄
TPS低阻系列B型鉭電容規格目錄
TPS低阻系列C型鉭電容規格目錄
TPS低阻系列D型鉭電容規格目錄
TPS低阻系列E型鉭電容規格目錄
TPS低阻系列F/R/S型鉭電容規格目錄
TPS低阻系列W型鉭電容規格目錄
TPS低阻系列X/Y型鉭電容規格目錄

3、TPM超低阻抗系列鉭電容規格
TPM超低阻抗系列鉭電容規格目錄

4、TAP系列插件鉭電容規格
TAP系列插件鉭電容規格目錄

二、KEMET貼片鉭電容規格
1、T491系列鉭電容規格目錄

2、T495系列鉭電容規格
1、KEMET T495系列A型鉭電容規格目錄
2、KEMET T495系列B型鉭電容規格目錄
3、KEMET T495系列C型鉭電容規格目錄
4、KEMET T495系列D型鉭電容規格目錄
5、KEMET T495系列E型鉭電容規格目錄
6、KEMET T495系列X型鉭電容規格目錄
7、KEMET T495系列V型鉭電容規格目錄

3、T520系列鉭電容規格



三、NEC貼片鉭電容規格

四、VISHAY貼片鉭電容規格

五、NICHICON貼片鉭電容規格

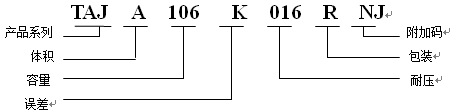

圖1  物料編碼規格說明
其中：TAJ→產品系列（普通） 注：TAJ、TRJ、TPS、TPM、TCJ
          A是體積代碼，詳見表1
         106是容量代碼，詳見表2
          K是誤差代碼（K=±10％, M=±20％）
          016是耐壓代碼，詳見表3
          R指包裝（R=7” 卷式）
          NJ是附加碼
表1  AVX貼片鉭電容規格代碼—體積對應表

代碼	R	A	B	C	D	E	V	S	T	W	Y
體積	P型	A型	B型	C型	D型	E型	V型	A薄	B薄	C薄	D薄

表2  AVX貼片鉭電容規格代碼—容量（uF）對應表

代碼	104	224	334	474	684	105	155	225	335	475	685
容量	0.1	0.22	0.33	0.47	0.68	1	1.5	2.2	3.3	4.7	6.8
代碼	106	156	226	336	476	686	107	227	337	477	687
容量	10	15	22	33	47	68	100	220	330	470	680

表3  AVX貼片鉭電容規格代碼—耐壓(V) 對應表

代碼	002	004	006	010	016	020	025	035	050
耐壓	2.5V	4V	6.3V	10V	16V	20V	25V	35V	50V

3.2、(Q) QTY：2000—→數量（表示該盤物料數量為2000pcs），詳見表4
表4  AVX貼片鉭電容規格體積—數量（Pcs）對應表

體積	P型	A型	B型	C型	D型	E型	V型	A薄	B薄	C薄	D薄
數量	2500	2000	2000	500	500	400	400	2500	2500	1000	1000

3.3、D.C：0911—→年份和周號（0911表示2009年第11周）
3.4、表5  代碼—年份轉換表

代碼	M	N	P	R	S	T	U	V	W	X
年份	2000	2001	2002	2003	2004	2005	2006	2007	2008	2009
代碼
年份	2010	2011	2012	2013	2014	2015	2016	2017	2018	2019



表6  打字—耐壓對應表

打字	e	G	J	A	C	D	E	V	T	G
耐壓	2.5V	4V	6.3V	10V	16V	20V	25V	35V	50V	4V
